10 janvier 2013 4 10 /01 /janvier /2013 21:54







Petit retour en arrière





En effet pendant la parution des articles sur le chauffage au sol et de l’isolation du sol, pour ne pas perturbé la lecture du blog j’avais gardé sous le coude ce petit article



Avant la trêve de noël, j’avais remis en place le système de plomberie dans le cellier



Je commence par la mise en place des colliers et les supports des filtres



P1010533



Mise en place de l’alimentation des nourrices d’eau froide en sortie de filtre et celle du puit



P1010534



Puis raccordement de l’arrivée générale



P1010535



Suite à une réflexion qui ma était faite , j’ai modifié le raccordement des deux nourrices d’eau froide

Au départ j’avais raccordé avec un flexible par simplicité



P1000878



J’ai donc soudé deux raccords pour faire cette pièce



P1010536



Et poursuit la remise en place des tubes



P1010537



Les plus observateurs auront remarqués que j’ai pris le temps de nettoyer ses tubes (reste que celui d’alimentation en eau froide du cumulus)



En suite j’ai remis en place le bâtit support du WC



P1010538





Voilà à ce stade vous en savez attend que moi, sur les travaux fait dans ma cabane







A suive …

Repost 0
Published by zapetou - dans Plomberie
commenter cet article
6 novembre 2012 2 06 /11 /novembre /2012 20:00

Mercredi 31 Octobre 2012





Dans l’attente de faire de les bandes joints de placoplatre, je vais mettre un peu d’ordre coté plomberie

En effet pour l’instant dans le cellier on a ceci



DSCN2994



Donc pour ne pas être gêné pour le jointage, je vais faire les nourrices






Je commence par positionner les supports et la nourrice du puits



P1000873



Puis raccordements des départs pour les WC du bas et du haut



P1000874



Sur ce même support je positionne la nourrice pour l’eau chaude



P1000876



Ensuite je positionne les deux autres supports et raccorde une première nourrice pour l’eau froide



P1000877



Et termine le travail sur les tubes PER par le raccordement des derniers tubes d’eau froide



P1000878



Au passage les plus observateurs aurons remarqués le flexible qui relis les deux nourrices



Il reste aussi un PER libre, c’est l’arrivée d’eau du puits ou plutôt du suppresseur, mais cette arrivée passera par une série de filtres avant d’être raccorder à la nourrice



Mise en place des filtres



P1000879



Puis en tube cuivre je vais la liaison filtre / nourrice



P1000880



Voici les deux pièces pour le raccordement du filtre



P1000881



Les voici en place



P1000883



En suivant je positionne un autre filtre qui lui sera sur l’arrivée d’eau général de la cabane, filtre anticalcaire et je sais plus quoi, et réalise les différentes pièces en cuivre



P1000888



Puis il reste à faire les pièces pour le raccordement du cumulus



P1000889



Détails



P1000890



Sur le porte filtre de l’arrivée d’eau générale, il n’y a pas de support pour le fixer au mur, j’en réalise un avec des chutes de fer plat, un léger passage sur la fraiseuse et voilà



P1000891



Comparons avec un support d’origine



P1000892



Soudage ou plutôt pointage (les points son dégueulasses car le gaz n’arrivée pas ), et présentation



P1000893



Voilà pour cette journée, bien sur, je ne vous raconte pas les différents aller retour chez le fournisseur pour avoir les raccords qu’il faut, il manque toujours quelques choses quand on fais de la plomberie



Il me manque au final 50 cm de tube en cuivre pour avoir terminer ce chantier, j'en chercherer un chute à l'occasion



J’ai ensuite tout démonté, pour laissé place nette pour le jointeur






Au passage j’ai constaté un oubli, et de  taille, en effet je n’ai pas mis de vanne sur l’arrivée d’eau du puits, ce sera réparer plus tard



Et j’ai terminé par l’arrivée générale qui était dans cet état au début du chantier



DSCN3264



J’ai simplement raccourcie le tube de façon à la raccorder directement sur le tube du filtre










A suivre …

Repost 0
Published by zapetou - dans Plomberie
commenter cet article
26 avril 2012 4 26 /04 /avril /2012 19:47

Vendredi 20 Avril 2012





Je reviens sur la mise en place de l’alimentation d’eau de la cabane

J’ai trouvé comment contourner mon souci de transfert d’image sur over blog avec firefox



Donc j’avais préparé le raccord coté compteur



DSCN3140


J’ai volontairement choisie un raccord démontable dans l’éventualité d’une intervention futur pour je ne sais quelle raison



Puis j’avais préparé aussi le mamelon avec filasse et gébajoint



DSCN3141



Coté intérieur donc a l’autre bout du tube, je prévoie une vanne d’arrêt couder



DSCN3142



Quand j’avais refais l’alimentation de la maisonnette, j’avais prévu le piquage pour la cabane avec un té  et un bouchon, donc on ce branchera à la place du bouchon



DSCN3143



Il est venu le temps ; pas des cathédrales, mais le temps de percer le regard du compteur



M’enfin tout ca c’était avant le drame,     bien entendu




J’ai foutu un coup de massette un peu plus fort que les autres et en effet j’ai percé, mais du coup il y aura assez de place pour passer le raccord et le tube



DSCN3144



Avant la mise en place des buses, je ferme l’arrivée générale et dépose le bouchon, et visse le mamelon et raccorde mon tube



DSCN3186



Puis les buses sont mise en place et calée



DSCN3187



Je déroule avec une certaine difficulté le tube dans la tranchée, alors pour info pour ne pas galérer comme moi, il faut rentrer dans la tranchée et dérouler dedans pour que le tube reste bien au fond !!



Je coupe le reste du rouleau et bouchonne avec du sotch, puis enfonce dans la gaine prévue pour la traversé de façade



Putain ca passe pas,



merdeeeeeeeeeeeeeee,



Ce n’est pas possible, quesqu’il ce passe encore, j’avais pourtant fais attention a ne pas faire de coude avec cette gaine !!!


Je passe à l’intérieur et constate que mon soucie est simplement du au fait,                   je vous le donne Emile !!






Simplement au sotch qui fermer le bout de la gaine pour éviter que des merdes rentre dans la gaine lors du coulage de la dalle



Ouff, le tube est dedans, et je raccorde la vanne






Je repositionne le bouchon de ce coté!

une plaisanterie est vite arrivée et le degats des eaux qui suit aussi







Remise en eau, pas de fuites on rebouche





A suivre …

Repost 0
Published by zapetou - dans Plomberie
commenter cet article
13 décembre 2011 2 13 /12 /décembre /2011 18:44

dimanche 11 décembre 2011





Continuité de la partie plomberie dans le cellier, avec comme objectif ne rien oublier avant la mise en place du plafond


En effet pour pouvoir terminer le plancher avec la pose de l’escalier, je doit dans un premier temps poser le plafond, puis faire les cloisons de la trémie, mais avant d’en arrivé là, il faut passer la plomberie de la salle de bain dans ce dit plafond et l’électricité



Donc les vidanges du haut sont terminées, passons aux canalisations d’eau


Alimentations qui seront réalisées en PER



DSCN2089


Traversé du plancher au niveau de la baignoire



DSCN2085


De la douche



DSCN2084


Du lavabo et du WC



DSCN2086


Je commence par les tubes du lavabo, que je fais cheminer contre le tube de vidange



DSCN2090


BEURK, c’est moche !!!


Passage de l’alimentation du WC, et au passage modification du cheminement des tubes



DSCN2091



C’est beaucoup mieux comme cela !



DSCN2092


J’utilise du feuillard pour la fixation



DSCN2093



Mise en place des tubes pour la douche



DSCN2094



DSCN2095



Puis ceux de la baignoire



DSCN2096


 C’est le bordel au niveau des départs



DSCN2097


Je fixe donc une chute de dalle du plancher et fixe proprement les départs avec du feuillard



DSCN2098



C’est mieux



DSCN2100



DSCN2099



J’en profite pour passer un dernier tube, qui sera l’alimentation des Wc en provenance de la pompe du puits


Pour cela j’ai utilisé du PER de 16 que j’avais en stock, mais qui n’était pas gainé



DSCN2101


J’ai passé une gaine de 25 du garage jusqu’au collecteur, puis j’ai enfilé le PER dedans, ce n’est pas simple tout seul sur une longueur de presque 20 mètres



DSCN2102



DSCN2111


Une fois le PER gainé je le fais descendre au niveau des WC puis le fais cheminer contre les autres tubes



DSCN2106



DSCN2112



DSCN2105


 Le reste est en attente dans le garage



DSCN2113



Bon les fluides, c'est bon pour la partie plafond, prochaine étapes l'électricité






A suivre …



Repost 0
Published by zapetou - dans Plomberie
commenter cet article
11 décembre 2011 7 11 /12 /décembre /2011 19:09

Samedi 10 décembre 2011







Suite de la journée, vous avez vue la mise en place définitive du tube a caca, avec un Y non raccordé (photo d’actualité contrairement a celle de hier)



DSCN2071



Philou a donné la réponse, mais c’était écris aussi, effectivement cet Y va servir a réceptionné les eaux usées des appareils sanitaire



Donc le Y



DSCN2073


Sur le quel je colle un bouchon avec deux trou pour recevoir de tubes de 40

Nez de cochon



DSCN2074


Puis collage d’un coude parallèle



DSCN2075


Dans la salle de bain, j’ai simulé le doublage du mur, avec fixation provisoire de deux montants et positionnement de la baignoire sans oublier l’épaisseur du placo



DSCN2047


Traçage de l’évacuation



DSCN2048


Traversé de plancher au niveau de la baignoire



DSCN2049


Pour le bac à douche pas besoin de traversé le plancher vue que le bac est visible de dessous

Mise en place de la bonde gros débit



DSCN2056


Après avoir fixer des colliers mise en place d’un tube PVC en 40



DSCN2057



DSCN2059


Puis la même chose est réalisée pour faire la descente



DSCN2058


Ne pas oublié la vidange de la baignoire au passage



DSCN2072


Vidange qui restera pour l’instant en attente car je n’ai pas la bonde de la baignoire, et comme je voudrais modifier les pieds de la baignoire qui me paraisse un peu léger (affaire à suivre).



DSCN2076



 Reste a raccordé le tube de descente au collecteur



DSCN2077


Pour ne pas freiné l’évacuation des eaux, j’ai volontairement utilisé des coude à 45° histoire de gardé de la vitesse, moi j’aime bien quand ca va vite



DSCN2079



Voilà la première ligne, pour les inquiets, la fenêtre est condamnée


La même chose est réalisée sur la droite pour l’évacuation du lavabo



DSCN2060


Et là vous allez dirent : « mais pourquoi ya un deuxième trou sur le collecteur? »


Et bien il va être utilisé, pour récupère les évacuations de l’évier du cellier et de l’évacuation du lave linge

Mais j’ai un contre temps, car il me manque un coude parallèle

Voilà le tube de vidange de l’évier !



DSCN2063


Boudiou, c’est du grand art

J’ai fais suivre ce deuxième tube à la descente de la douche /baignoire



DSCN2064


Pour la fixation, j’ai simplement utilisé deux collier en 40 mais assemblé ensemble par une des vis



DSCN2065



DSCN2066


Voilà pour cette partie, sur l’autre sortie du coude parallèle sera coller un coude pour recevoir l’évacuation du lave linge et peu être que je rajouterai un tube pour un éventuel lave main dans les WC du bas



DSCN2082


Passons maintenant sur le dernier Y ou plutôt le premier !

Celui qui est dans l’angle du cellier



DSCN2051


Collage du nez de cochon, c’est moi qui le surnomme comme ça ce raccord



DSCN2087



Puis d’un coude et d’une chute de PVC



DSCN2088



Et celui là a quoi il va bien servir ??

C’est pour la vidange du cumulus !

Et le deuxième trou ??

Pour celui là je pence que je vais faire une vidange jusqu’aux collecteur des tubes PER et prévoir un dispositif pour le vidage de l’installation





Voilà pour cette journée de samedi

Journée plastic, c’est fantastic



Faut ranger tout ce merdier maintenant



DSCN2083





A suivre …

Repost 0
Published by zapetou - dans Plomberie
commenter cet article
10 décembre 2011 6 10 /12 /décembre /2011 20:54

samedi 10 décembre 2011

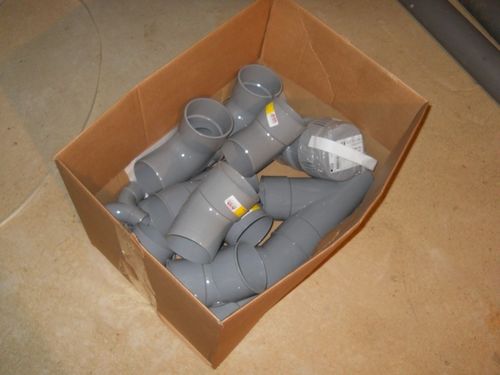

Bon déjà pour commencé et être précis dans mon récits, hier j’ai acheté quelques raccord PVC pour attaquer les vidanges et terminer les raccordements du tube à caca



DSCN2008



Le traçage des cloisons du WC du haut étant réalisé, je peu positionné le WC et faire la traversé de plancher pour le tube a caca

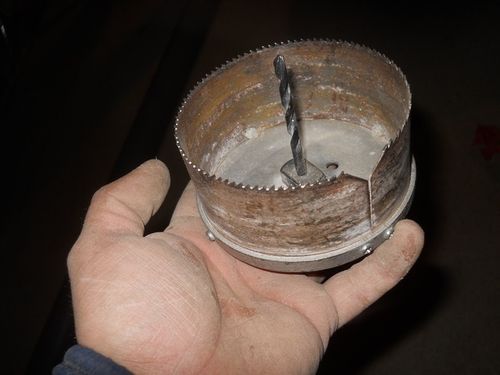

J’utilise une scie cloche de 100



DSCN2017



Je positionne le tube de descente, mais déjà un soucie, quand j’ai fais le tubeacaca qui traverse la façade et qui est en attente de l’autre coté, j’avais positionné les différents Y pour les futurs raccordements !



DSCN2009


Et ben ya une couille dans le potage mes chers amis


En effet J’avais prévue a l’époque de faire la descente et de tout raccordé au passage via des Y


Mais, mon soucie du jour, c’est que le raccord pour le WC du bas ce retrouve trop haut !!


Quelles sont les solutions qui s’offrent à moi ?


Soit je fais une marche d’une douzaine de cm !! Pas glop, je vous l’accorde

Soit je recoupe et repositionne mon Y


Je choisi cette deuxième solution

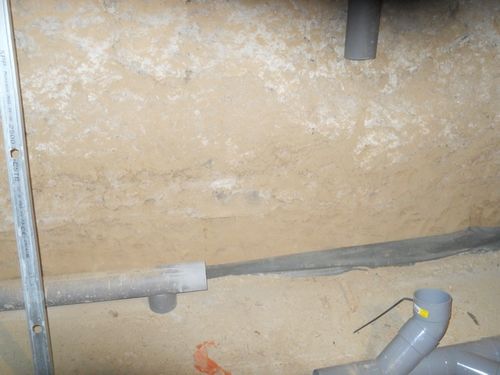

Donc sciage du tube et nettoyage de l’extrémité puis passage de la dite extrémité à la toile émeri



DSCN2010



Modification ;

Comme je dois respecter une hauteur d’axe de trou d’évacuation des futures matières fécale, beurk !!

En sortie du WC du bas, je ne peu pas superpose deux Y

Alors je positionne les Y l’un à coté de l’autre



DSCN2012


Après avoir fixé des colliers, raccordement du tube de descente du WC du haut



DSCN2013

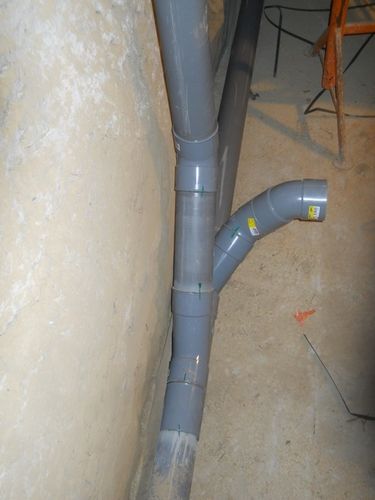

Le Y suivant est positionné à 45°, ce qui me permet d’être correctement positionné pour le futur raccordement du WC du bas, bien sur je n’oublie pas de rajouter l’épaisseur de l’isolant, de la chape et du revêtement final



DSCN2014



Le tube est en attente du raccordement du WC du haut



DSCN2015


Allez passons à l’étage

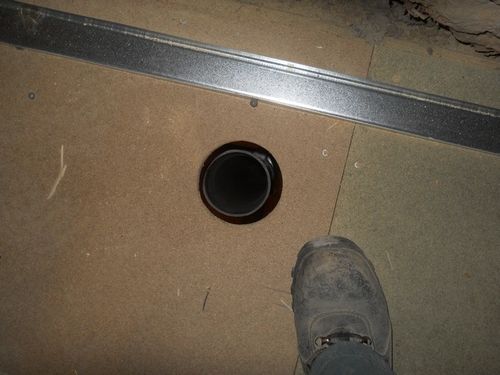

La traversé de plancher est déjà effectuer



DSCN2018



Dans la cabane à Xavier, rien ne ce perd !!

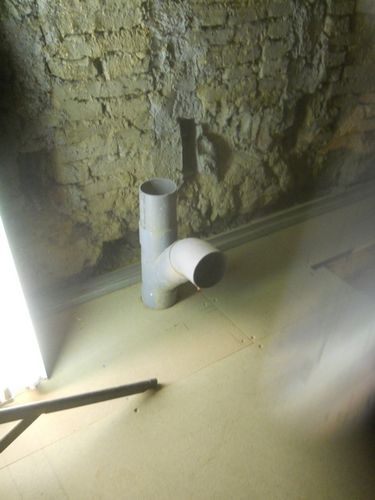

Je réutilise l’assemblage que j’ai recoupé en bas, pourquoi jeter ce qui peu resservir !



DSCN2033



Présentation du bâti support de WC pour valider la hauteur de l’évacuation



DSCN2036



Les WC sont des WC suspendu de la marque SIAMP



DSCN2035



Et là vous vous demandez pourquoi il y a un Y ?



Ben je vais simplement remonter pour faire la mise à l’air de l’installation, l’évent



Donc je profite du trou qui est déjà fais pour la poutre du garage Nord, trou que j’agrandi un peu sur la gauche pour laissé passé mon tube de 100



DSCN2034

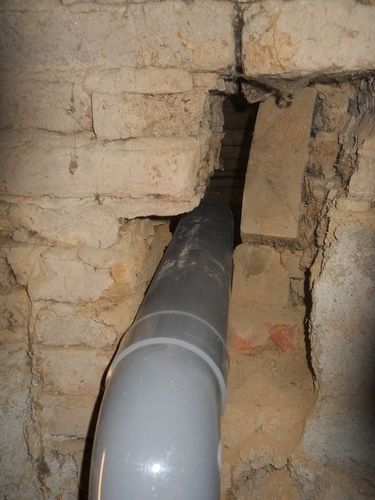

Je reboucherais plus tard, histoire de renforcé la fixation de cette poutre



DSCN2038



DSCN2039

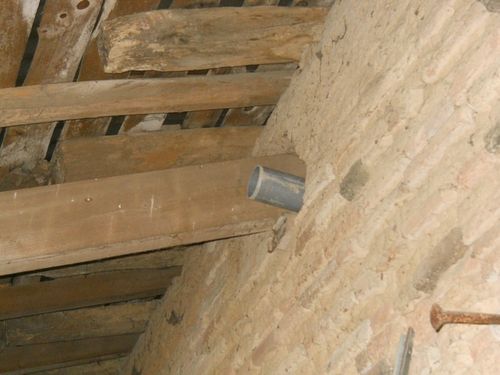

On redescend et passons dans le garage Nord, le tube nous attend



DSCN2040



Voici la membrane de mise à l’air, j’ai déjà positionné le coude à 90°



DSCN2041

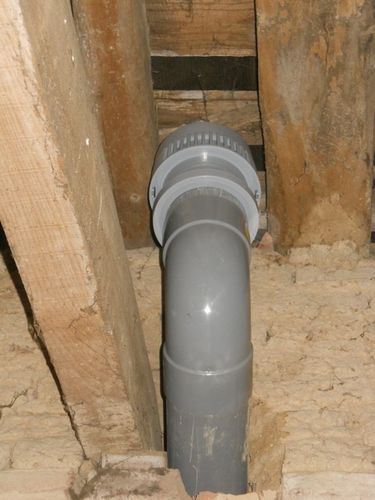

Le tout mis en place



DSCN2042



DSCN2043



Revenons dans le cellier si vous le voulez bien, si vous ne voulez pas c’est pareil, pour suivre la suite de l’installation faut venir !!



Pour ce qui suivent, et pas le gars dans le fond prés du radiateur !

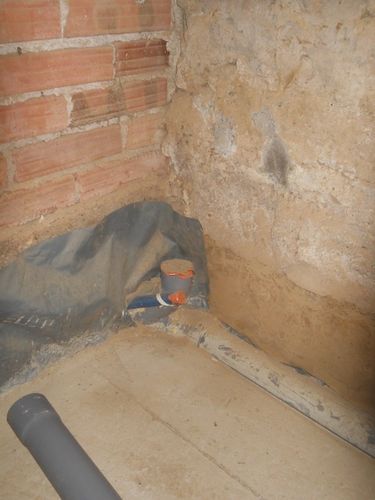

Il y avait un premier Y de suite après la traversé de façade



DSCN2016



Je positionne un autre Y dessus, vous verrez sont utilisations plus bas !



Dans l'angle de la salle de bain



DSCN2019

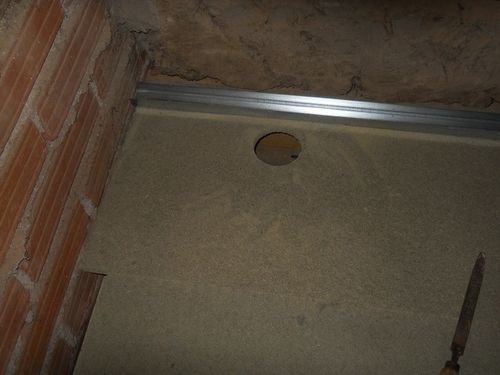

Je refais un perçage à 100 pourquoi ?



DSCN2020



Je remonte la ventilation primaire, je suis obliger de m’écarté de l’axe de l’Y car il y a une protubérance terreuse et surtout c’est pour retrouvé l’axe de traversé du plancher

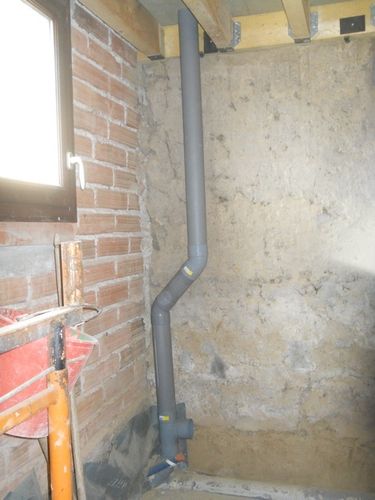

DSCN2044



DSCN2051



Dans la salle de bain, je fais sortir le tube derrière le renfort de la charpente, mais je dois agrandir le trou pour la sortie du tube



DSCN2053



DSCN2054



DSCN2052

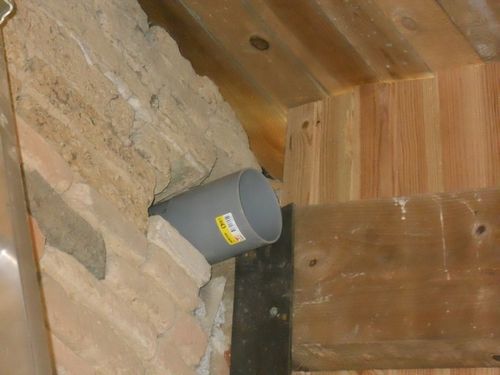

 Même chose que pour l’évent, ca ressort dans le garage et je laisse en l’état pour le moment  si les odeurs ne remontent pas ca restera comme ca dans l’autre cas je ferais une sortie au dessus du rideau métallique



DSCN2055

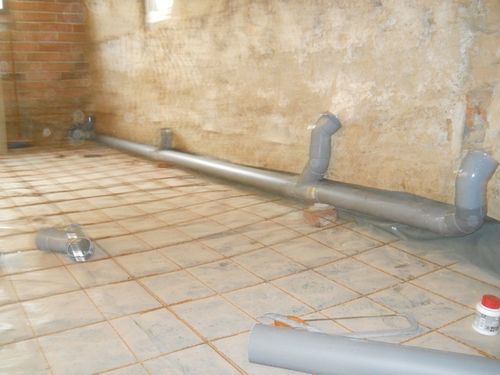

Voilà le tubeacaca est terminer coté intérieur



Terminer ??

Mais il reste un Y au milieu !



DSCN1469



Bien vue l’aveugle, comme on dit



C’est pour raccorder les évacuations des appareils sanitaires



Mais ce sera pour plus tard, j’ai déjà trop écrit ce soir, j’ai faim, et je ne suis pas à la pièce alors patience





A suivre …

Repost 0
Published by zapetou - dans Plomberie
commenter cet article

Présentation

  • : La cabanne à xavier
  • La cabanne à xavier
  • : l'histoire de l'achat et de la future rénovation d'une vielle maison dans le Tarn et garonne
  • Contact

Humeur du jour








bonial – promos et horaires – un petit geste écolo





Recherche
