19 mai 2013 7 19 /05 /mai /2013 19:18

Lundi 13 Mai 2013





Bon pas grand-chose en ce lundi de reprise



 Donc de retour de la mine, je vais juste passer le câble VGA

Je pars d’un câble VGA male/male de 10 mètres



P1020255



Pas de pitié ni de sentiment à avoir, il faut couper un des connecteurs après la ferrite



P1020256



Ensuite c’est assez simple il suffit de passer le câble dans la gaine en attente



P1020258



Voilà coté boite VDI du salon tout est enfin passé



P1020259



Et là certain vont ce demander, mais command il va ce raccordé de ce coté, il n’y a plus de connecteur ?



Je vais refaire le bout du câble avec un plastron à vis de chez LEGRAND



P1020260



La connexion est grandement facilitée par le bornier à vis



P1020261



Bon pour le câblage faudra attendre encore un peu



Je positionne la boite du videoprojecteur



P1020263



Et je termine la mise en place des plaque de finition

dans la cuisine



P1020251



et dans le salon



P1020252


Allez a demain



A suivre …





ps: personne n'ai choqués par le trou dans le plafond du salon ?


Repost 0
Published by zapetou - dans Electricite
commenter cet article
18 mai 2013 6 18 /05 /mai /2013 19:54

Samedi 11 Mai 2013



Bon je reviens sur la fin de cette journée

En effet je voulais voir en condition nocturne mes choix d’éclairage



Voyons coté bureau / couloir a vec l’applique (voyez le bordel)



P1020249



Le salon, (les spots du plafond, les appliques ne sont pas encore installées)



P1020245



Le plan de travail coté cuisine



P1020246



Passons coté cellier



Le BAES au repos



P1020247



Le même en condition d’éclairage



P1020248





Voilà pour clôturer cette journée



A suivre …

Repost 0
Published by zapetou - dans Electricite
commenter cet article
17 mai 2013 5 17 /05 /mai /2013 19:34

Samedi 11 Mai 2013





En ce samedi, je continu le câblage  de mon installation électrique du rez de chaussée



Je vais me concentré sur la grosse boite du coin TV



P1010279



L’alimentation électrique était déjà passé, resté a passé: les câbles réseaux, le coax de l’antenne( si j’installe une antenne), les fils des HP et les câbles image du vidéoprojecteur



Donc du vidéoprojecteur je dois redescendre :

 1 câble VGA (pour l’image informatique)

1 câble HDMI (pour l’image DVD ou TV internet

1 câble RCA (pour tout image de camera ou appareil photo ou magnétoscope ou …)



Et ça ne c’est pas fait tout seul



J’ai était obliger de faire un gros saucisson pour arrivé à descendre le câble HDMI



P1020223



J’avais pourtant prévu une gaine pour ce câble que j’avais changé dans cet article



Mais elle était encore trop petite pour le connecteur de mon câble, donc, j’ai retiré cette gaine et passé une aiguille avec la quelle j’ai passé le câble HDMI et une ficelle (qui servira au cas ou il faut rajouter un câble plus tard)



P1020224



J’ai ensuite passé deux câble réseaux



P1020225



Pourquoi deux ?

1 pour la liaison Box internet/décodeur TV

1 pour une prise Rj45 pour avoir du réseau pour raccorder un pc et voir des vidéos en streaming



A suivi le coax d’antenne



P1020226



Puis les fils des HP du home cinéma



P1020227



Ici les deux HP des voies arrières



P1020228



Je poursuis par la mise en place de la boite pour les prises de courant du coin TV


P1020229



Puis câblage de quelques prises



P1020230



Mise en place des sorties de câble pour les HP avant et câblage de l’inter de la prise du vidéoprojecteur



P1020232



J’ai aussi prévu une alim pour un éventuel écran électrique (j’ai poussé le luxe de peindre le couvercle de boite dans la couleur du mur)



P1020233



Mise en place des sorties de câble pour les HP arrière



P1020234



Bon voilà pour le coté TV, je suis en panne de câble (il me manque le câble VGA pour continuer ce coin là)



Du coup, j’installe l’extracteur sur le mur de gauche (celui qui expulsera de l’air chaud de derrière le tubage du poêle vers le coin bas de la cabane)



P1020235



J’ai ensuite installé les spots au plafond dans le coin salon



P1020238



P1020237



Je continu par l’installation des pots au dessus du plan de travail coté cuisine



P1020239



Premier essai



P1020240



Les plus observateurs aurons remarqués que la boite de dérivation est ouverte (en effet j’ai eu un petit dépannage a faire, j’avais croisé deux retour de lampe)



Après je me suis fais un petit plaisir

Je me suis installé un BAES au dessus du tableau électrique dans le cellier



C’est quoi un BAES ?

Bloc Autonome  d’Eclairage de Secours



P1020241



P1020242



Voilà pour l’instant la suite demain





A suivre …

Repost 0
Published by zapetou - dans Electricite
commenter cet article
16 mai 2013 4 16 /05 /mai /2013 20:19

Vendredi 10 Mai 2013







Bon la peinture c’est bon, j’ai assez donné cette semaine, passons a autre chose de plus sympas



Le câblage de l’appareillage électrique



Premièrement mise en place des boites d’encastrement pour cloison sèche



Oui mais voilà certaine fois (rare heureusement) et bien y a pas de gaine



P1020201



Technique, on fou ses doigts la dedans sans rien trouvé, on ce tortille pour y voir quelque chose, sans succès, on va à la pèche avec une baguette, même combat on perd a chaque cout, surtout dans les doublages sans isolation



Du coup, je vais utiliser un outil très sympas et qui dépanne vraiment dans ses cas là



Une camera endoscopique



P1020202



Et très rapidement on retrouve ce que l’on cherche



P1020203



Du coup il est plus facile pour faire ressortir la gaine



P1020205



Les petites led qui sont au bout de la camera sont vraiment utile dans les endroits très sombre



Et voilà la prise est raccordé et fixer



P1020208



Tout l’appareillage du cellier sera raccordé et fixer de niveau



P1020211



P1020212



P1020213



Même combat dans le bureau



P1020215



Coté cuisine aussi



P1020216



P1020217



P1020222



Et le salon ne sera pas épargné



P1020219



P1020220



P1020221



Voilà j’ai câblé au maximum avec le matériel que j’avais en stock



Vous aurez remarqué qu’il manque des interrupteurs (les poussoirs) et des plaques de finition



Voilà pour clôturé cette journée

A suivre …

Repost 0
Published by zapetou - dans Electricite
commenter cet article
10 mai 2013 5 10 /05 /mai /2013 20:17

Mardi 07 Mai 2013





Bon avant de poursuivre la peinture coté cuisine et salon, je m’occupe coté bas



Je vais positionner les spots et les boites d’appliques



J’ai acheté des spots à pas cher à bon prix, des lots de 6





P1020061



Ouverture de la trappe de câblage ( au passage visuel sur mes gants de proctologue)



P1020062



Bon ensuite faut ce rendre à l’endroit d’installation, je commence dans le cellier



P1020063



On raccourci la gaine



P1020064



Passage des fils dans la gaine et cablage (la terre na pas besoin d’etre raccorder, c’est des spot classe 2)



P1020065



Refermer la trappe de câblage



P1020066



Mise en place des ressorts sur le spot



P1020067



Raccorder la lampe et mise en place



P1020069



P1020071



Faire la même chose sur les autres spots (dans mon cas 6 spots)



Ensuite j’ai positionné les boites d’applique



P1020072



P1020073



Et j’ai terminé par la mise en place des boites cloison sèche pour l’appareillage



P1020074



P1020075



P1020076



Voilà pour cette journée



A suivre …

Repost 0
Published by zapetou - dans Electricite
commenter cet article
21 mars 2013 4 21 /03 /mars /2013 18:45

Mercredi 20 mars 2013





Allez j’ai reçu le matériel



Je vais donc pouvoir continuer le câblage de mon tableau général



J’en étais resté là



P1010936



Mise en place et câblage des interrupteurs 63A pour les départs : maisonnette et garage



P1010937



P1010939



pour mémoire j'était alimenté comme ça jusqu'a maintenant



P1010111



Alimentation  du peigne vertical



P1010938



Mise en place et câblage des disjoncteurs



P1010940



Il reste moins de monde a raccordé



P1010941



Ligne éclairage



P1010944



Lignes prise de courant



P1010943



Je commence le câblage des circuits d’éclairage



P1010945



J’ai remplacé les bornes par des WAGO car le serrage n’était pas optimal (le disjoncteur aprés les télérrupteur est juste là pour gardé l'écartement, car il me manque un télérrupteur)



P1010947



A ce stade là, il me reste encore quelques fils



P1010969



C’est les circuits de chauffage



P1010970



Et voilà c’est raccorder



P1010971



P1010972



Raccordement des terres



P1010974



Voilà une petite vue, c’est déjà bien plus clair dans ce coin



P1010973



 Il me reste a câbler les circuits de commande du chauffage, le délesteur, les relais, mais il me manque une horloge, donc  bientôt la fin



P1010975



Pour mémoire avant de commencer



P1010120



A suivre …

Repost 0
Published by zapetou - dans Electricite
commenter cet article
13 mars 2013 3 13 /03 /mars /2013 19:41

Vendredi 08 Mars 2013





Je suis toujours dans l’attente du ponçage de la chape, donc je m’attaque au tableau électrique



Voici le tableau choisis déjà depuis fort longtemps

Un tableau LEGRAND 4 rangées de 18 modules



P1010910



Ce tableau sera encastré dans le doublage du mur du cellier, et pour cela j’ai acheté un bac d’encastrement  Hager



P1010909



Oui mais voilà, le gars c’est trompé quand il ma vendu le merdier et du coup



P1010911



Le tableau ne rentre pas dedans



Je ne vais pas retourner ce bac chez le fournisseur, et vais me l’adapté

Pour cela pas de pitié, ni de sentiments, faut agir

Démontage de la partie haute



P1010912



Je sors la meuleuse et coupe en deux le bac



P1010913



Et voilà



P1010914



J’ai préparé des chutes de tôle pour reconstruire le bac



P1010915



Ses trois morceaux de tôle font être riveté au bac



P1010917



P1010918



P1010919





Voilà le bac reconstruit



P1010920



Ensuite il est temps de retourné dans le cellier



P1010922



Je m’équipe de mon outil multi usage pour modifier la réservation



P1010923



Traçage et découpe du placo



P1010924



Puis avec la meuleuse découpe du rail (en effet la réservation a était faite aux cotes du bac)



P1010925



Voilà le trou est assez grand maintenant



P1010926



Viens le moment de placer ce bac dans le doublage

Et là un combat commence, une lutte, comment dire la guerre



P1010927



Après une série d’insultes et de grognements , l’opération est réussie



P1010928



P1010929



Fixation et présentation du tableau



P1010930



Préparatif des protections, mise en place et câblage des interrupteurs différenciel



P1010931



Câblage de l’interrupteur sectionneur général ( en provisoire car j’ai pas de fil en 25mm)



P1010934



Et je termine par la réalimentation provisoire de la maisonnette et des garages (j'attens les autres interrupteur)



P1010935



J’ai fais les fond de tiroir pour trouvé des disjoncteurs, mise en place du tore pour le délesteur



P1010936





Voilà c’est en attente de livraison du reste des disjoncteurs



Habemus papam,

Une fumée blanche s' échappe de la cheminée de la chapelle sixtine



la bandas du Vatican c’est mise en place et le monde entier (ou presque ) est dans l’attente du nom du pape



Jorge Mario Bergoglio pape élu



Amen





A suivre ….

Repost 0
Published by zapetou - dans Electricite
commenter cet article
15 novembre 2012 4 15 /11 /novembre /2012 19:13

jeudi 8 novembre 2012





Aujourd’hui, rien de bien impressionnant



En effet j’ai juste terminé de passer les fils électrique des circuits de l’étages



Donc niveau futur tableau on ce retrouve avec ceci



P1010109



Bon faut que je face un peu de rangement de ce coté là, histoire de dégager l’angle est les joints à faire sur le Placoplatre



Je commence par m’occuper de ça :



P1010110



P1010111



C’est le branchement provisoire de la cabane, de la maisonnette et du garage



Je débranche donc mes bornes, recoupe l’excédent de fils et resserre tout ce petit monde, puis je le range derrière le placo, pour dégager la place et travaillé sur le reste tranquillement



P1010112



Occupons nous des gaines



Je commence par raccourcir toutes les gaines



P1010113



Ca fait vite du déchet



P1010114



Par contre ca commence a faire quelques fils



P1010115



Je termine de tirer les derniers gaines, pour certaine, il faut du monde



P1010121



La preuve



P1010119



Voilà tout les fils sont tirés



P1010120


Ce qui représente un joli toron



P1010122



Bon, je vais ranger tout ce petit monde, je commence par faire deux torons



P1010123



Puis les roulent derrière le placo



P1010125



On voit qu’il reste quelques gaines, ce sont celles qui sortent de la cabane pour le portail, plus des réserves



P1010124



Roulage de gaine



P1010126



Bon passons coté VDI, là j’ai pas encore tiré les câbles réseaux ni les coax



P1010127



Et voilà ce coin est accessible, ca change la vie de ne plus a avoir enjambés tout ses fils



P1010128



Passons coté cuisine pour cabler la boite de dérivation



P1010178



Quel que WaGO et c'est cabler, biensur faut pas ce mélanger les pinceaux (un repérage est écrit en cas de dépannage)



P1010179



Rangement ( il y as deux fils non raccordé c'est des fils que j'ai passé en plus au cas ou)



P1010180

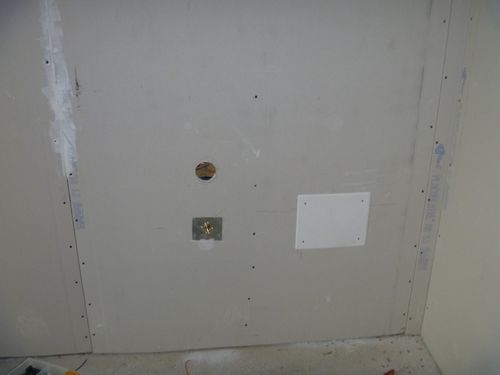

Fermeture de la boite (elle sera cacher par le frigo)



P1010181







Bon cela terminer, je m’attaque au démontage de l’escalier, je ne vous refais pas les opérations, vous n’avez qua lire les articles dans le sens inverses



P1010167



Aprés avoir numéroté les marches et contre marche démontage



P1010168



Et stockage à l'étage, avec le plancher du palier



P1010169



Le batit du palier aussi passera quelques jours la haut



P1010170



Voilà pour l'épisode de l'escalier, il sera remonter déffinitivement apres le passage du jointeur




J'ai terminer ma journée a courir sur le toit du garage pour remettre quelques tuiles en place





A suivre …

Repost 0
Published by zapetou - dans Electricite
commenter cet article
25 octobre 2012 4 25 /10 /octobre /2012 19:42

Dimanche 21 octobre 2012





Pas de messe en ce jour du seigneur

Mais pour certains lecteurs assidus du blog, je donne des nouvelles



Du coup je poursuis le tirage des fils électrique






Puis je rentre dans la cloison tout ce petit monde, histoire de ne pas gêné pour faire les joints des plaques






Voilà ca commence a prendre forme ou plutôt du volume






Il me reste juste les circuits de l’étage a tiré maintenant ; ainsi que les circuits VDI



A suivre …

Repost 0
Published by zapetou - dans Electricite
commenter cet article
3 avril 2012 2 03 /04 /avril /2012 16:39

Jeudi 29 Mars 2012







C’est bientôt l’heure de fermé le doublage des murs



Quelques vérifications sont quand même à faire, pour ne pas regretté par la suite un quelque conque oublie



L’oubli des appliques du coté vidéo a était facilement rattrapable



DSCN2901






Après vérification, il s’avère que je vais rencontrer certaines difficultés a passé un câble pour le vidéoprojecteur


En effet, j’ai prévue plein de gaines au niveau du vidéo, mais j’ai fais l’erreur ou plutôt j’ai oublié de passé une gaine plus grosse, et oui j’ai mis en place que des gaines de 20 au nombre de 4, soit une pour l’alimentation électrique, une autre pour un câble VGA (informatique), une autre pour le câble HDMI et une dernière en réserve




Mais voilà, le connecteur HDMI fais 19mm de large, c’est un peu juste pour espéré le faire passé dans une gaine de 20



http://www.maisonic.com/images/grandes/491526.png



Donc ce soir je décide de réparé cet erreur en passant une gaine de 25



Mais comment faire une fois que le plafond est plaqué ?



Il y a bien la solution de faire des trous régulièrement  et aligné pour aidé a passé la gaine, mais après faut les reboucher



Comme ici par exemple (désolé il me fallais un exemple)



Il y a des outils qui facilitent grandement ce genre de travail




Les baguettes tire fils


http://i4.cdscdn.com/pdt/2/2/6/1/f/BIZ3700420301226/rw/kit-baguette-tire-fils-3-m.jpg



C’est des tiges de fibre de verre qui ce vissent les unes aux autres





Donc je perce la réservation de la future boite et passe dans le doublage mes tiges



DSCN2965



Opération facilité car l’isolation ne repose pas sur le placoplatre



DSCN2964



Coté mur, aprés dépose de l'isolant, je découpe un passage dans le placo et récupère ma tige



DSCN2966



Après il suffit d’accrocher la gaine à la tige



DSCN2967



Et de poussé/tiré pour la faire ressortir au bon endroit



DSCN2968



Puis de faire la même chose derrière l’isolant du mur



DSCN2970



Et voilà comment rattraper un oublie, sans dégats








Bien sur si les murs sont plaqués c’est plus compliquer, car dans ce cas là on saurais obligé de percer le plafond et le haut du mur pour faire la même chose





Donc opération qui a du me prendre 2 minutes 26, mais je n’ai pas de mérite car j’utilise presque tout les jours cet outils





A suivre …

Repost 0
Published by zapetou - dans Electricite
commenter cet article

Présentation

  • : La cabanne à xavier
  • La cabanne à xavier
  • : l'histoire de l'achat et de la future rénovation d'une vielle maison dans le Tarn et garonne
  • Contact

Humeur du jour








bonial – promos et horaires – un petit geste écolo





Recherche
